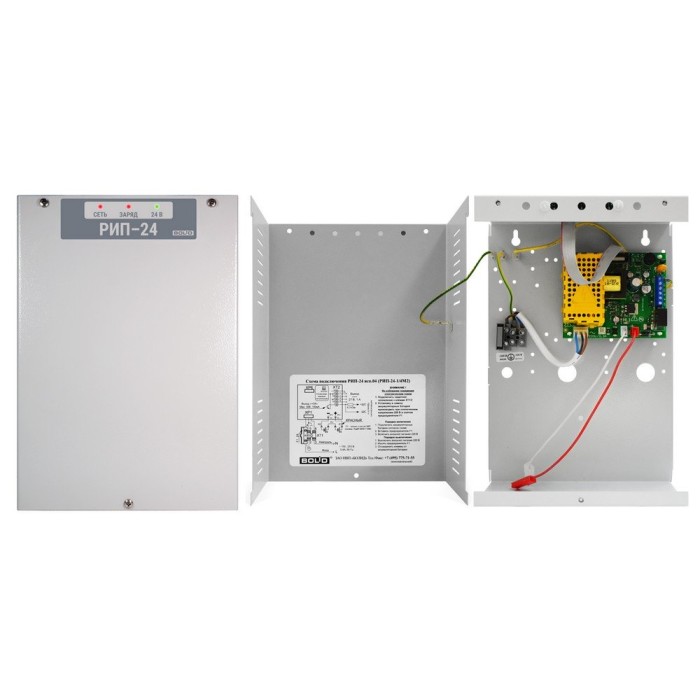

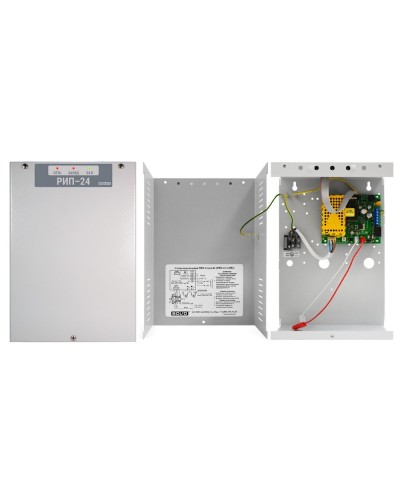

РИП-24 исп.04 (РИП-24-1/4М2). Источник питания резервированный. Болид в Саранске

Описание РИП-24 исп.04 (РИП-24-1/4М2). Источник питания резервированный. Болид

Резервированный источник питания; U-вх.187…250 В, U-вых.25.8…28.2 В, I-ном.1 А, I-max.1,5 А (до 10 минут), под два АКБ 12 В 4,5 А·ч; световая и звуковая индикация режимов работы, диагностический выход "Переход на резервное питание" типа "открытый коллектор", защита от короткого замыкания, защита аккумулятора от глубокого разряда; IP20, t-раб.-10…+40°С, 220х200х80 мм

Назначение изделия

Предназначен для группового питания извещателей и приемно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 24 В постоянного тока.

Особенности

- защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
- защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
- контроль напряжения АБ и исправности цепей ее подключения
- автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
- защита от превышения допустимого напряжения на АБ
- световая индикация и звуковая сигнализация аварийных состояний
- работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
- выход "Авария сети" для дистанционной сигнализации
- тип монтажа – настенный, навесной

Комлектация

Вставка плавкая ВПТ6-5 (0,5 А), шуруп 1-4х30 с втулкой 4х35 (3 шт.), провод

Тип устройства: Источник вторичного электропитания резервированный	Выходной ток, А:
Световая индикация: "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"	- номинальный при наличии основного питания: 1
Диагностические выходы: тип "ОК": "Авария"	- максимальный при наличии основного питания: 1.5
Напряжение питания, B:	Тип используемого аккумулятора: 12 В 4.5 А·ч
- от сети переменного тока: 187…250	Количество аккумуляторов, шт: 2
Потребляемый ток:	Защита от короткого замыкания: Есть
- при питании от сети переменного тока, А: 0.4	Защита аккумулятора от глубокого разряда: Есть
Выходное напряжение, В:	Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В: 19.2…21.6
- при питании от сети переменного тока: 26.8…27.8	Степень защиты: IP20
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более: 30	Габаритные размеры. мм: 220х200х80
